五位瞬時流量＋六位瞬時累積顯示
SWP-LED系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。
一、主要特點
1、瞬時流量顯示范圍由0-9999增加到0-99999，即5位顯示。 這樣，提高了顯示的可觀性，滿足了大流量測量場合的需求。
2、儀表面板增加了一組LED發光二級管狀態指示，在帶溫壓補償?shù)臏y量中，要監測的顯示值較多，儀表受只有一組LED數碼顯示器的限制，只能采用分時顯示的方式，往往給觀測帶來不便。為此，我們在儀表面板增加了一組LED發光二級管作為顯示值含義指示，每一發光二級管對應一種狀態，用以指明對應顯示值的工程含義，方便用戶觀測。
3、增加流量補償系數K的自動演算功能。 在流量測量中，系數K的計算正確與否對測量結果關系重大，而K值的計算涉及位數亢長的小數或帶小數，運算中需要開方及多位數的乘除，用戶往往感到不便，帶有流量補償系數K自動演算功能的儀表解決了這一問題，只要根據被測介質的情況，由儀表面板按鍵依次輸入正確的常數，余下的運算儀表會自動完成并置入相應的存儲器中，減輕了用戶的負擔，避免了人為的差錯。

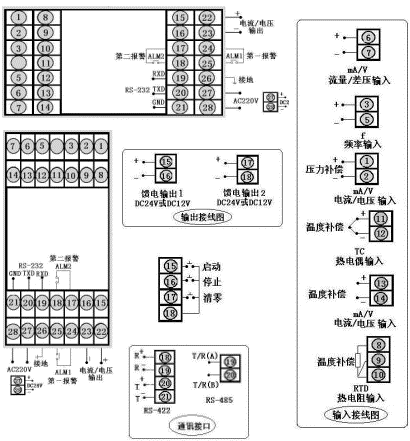

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖）
| 型號 | SWP-LE80系列 | 接 線 圖 |

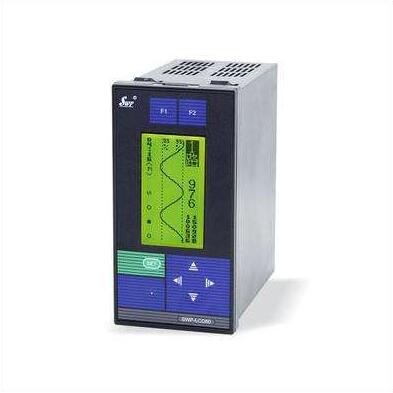

| 儀表外形 |
儀表尺寸:160×80×140mm |  |
儀表尺寸:80×160×140mm |
三、SWP-LE系列流量積算控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||||
SWP－LE－ | □ □□- □ □ -□ □ □-□ □ □ □ □ | 5位+6位流量積算控制儀 | |||||||||||
外形尺寸 | 8 | 160×80mm（橫式）,80×160mm（豎式） | |||||||||||
控制作用 | 0102030405 | 無補償輸入帶補償輸入過熱蒸汽帶溫度壓力補償-查表法飽和蒸汽帶溫、壓補償-查表法用戶特定曲線補償輸入-查表法 | |||||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||||
輸出方式 | □ | 參見"輸出方式" | |||||||||||
流量信號類型 | □ | 參見"輸入類型" | |||||||||||
壓力補償類型 | □ | 參見"輸入類型" | |||||||||||
溫度補償類型 | □ | 參見"輸入類型" | |||||||||||
D一報警方式 | NHLBCD | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警）流量定量到控制 --自動啟動流量定量過程控制--自動啟動流量定量到控制 --自動清零 | |||||||||||
D二報警方式 | NHLBC | 無控制（或報警，可省略）上限控制（或報警）下限控制（或報警）流量定量到控制 --手動啟動流量定量過程控制--手動啟動 | |||||||||||
饋電輸出 | NP2P | 無饋電輸出（可省略）單路DC24V饋電輸出雙路DC24V饋電輸出 | |||||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||||
外形特征 | S | 豎式顯示儀表橫式顯示儀表（可省略） | |||||||||||
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 輸入類型：（出廠默認值）
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 說 明 |
A | 4～20 mA | -1999～99999 d | O | 脈沖-集電級開路 | 0～5KHz | 本表所列為zui大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
B | 0～10 mA | -1999～99999d | G | Pt100 | -200～650℃ | |
C | 1～5V | -1999～99999d | E | 熱電偶E型 | 0～1000 ℃ | |
D | 0～5V | -1999～99999d | K | 熱電偶K型 | 0～1300 ℃ | |
M | 0～20 mA | -1999～99999d | R | 用戶特定 | -1999～99999 d | |
F | 脈 沖 | 0～5KHz | N | 無補償輸入 |
★ 注1：LE802、LE803、LE804系列可通過設定儀表二級參數互相切換。
★ 注2：儀表除0～20mA、脈沖-集電級開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。
★ 如用戶選擇特定曲線補償輸入（查表法）時，請?jiān)谟嗀洉r(shí)提供相關技術參數或密度表格。
★ 型號舉例：SWP-LE801-02-F, SWP-LE802-21-AAG-HPS ,SWP-LE803-81-ACK-BL
